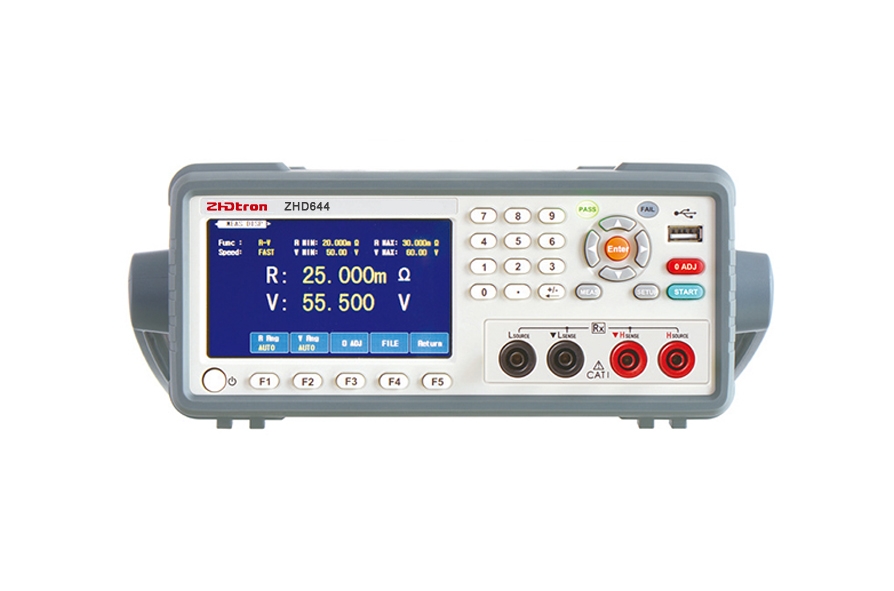

致河德创ZHD644系列直流低电阻测试仪
- 概览
- 参数规格
简要说明
ZHD644 系列直流电阻测试仪采用彩色 LCD 显示，其 1uΩ-3.5MΩ的测量范围、0.02%的基本精度，可以用于电感、扼流圈、变压器、线束、保险丝、加热器、马达、继电器、导电橡胶等电阻的测试。该系列仪器配有 RS232C、RS485、USBTMC、USBCDC、USBHID 等通讯接口和 HANDLER I/O 分选接口，特别适合应用于自动化测试设备中。
性能特点
- 0.02%的基本测试精度，最小分辨率 1uΩ，最大测试电流 300mA
- 可测量范围 0.000mΩ-3.5MΩ
- 测试速度最快可达 20ms/次
- 比较器功能，OK/NG LED 灯指示、HANDLER I/O 口输出 OK/NG 等分选信号
- 键盘锁定功能，测试条件自动保存功能，下次开机自动调用
- 带温度测量功能，可定制温度补偿功能
- 自带 RS485 接口，支持标准的 MODBUS 通讯协议，方便与 PLC 进行编程通讯
- 专利技术：USB 虚拟键盘技术，无需安装 USB 驱动和电脑软件，可直接上传数据到电脑。
订购信息
ZHD644：测量范围 1 uΩ-3.5MΩ，带温度测量功能
ZHD644D：测量范围 1 uΩ-3.5MΩ，带二极管测试功能
ZHD644T-N：测量范围 1 uΩ-3.5MΩ，带温度测量功能，带N路扫描功能
主要技术参数
|
型号 |
ZHD644 |
ZHD644T-N |
ZHD644D |
|
测试信号 |
直流(DC) |
||
|
测试参数 |
直流电阻(DCR)，温度(T) |
直流电阻(DCR)、二极管正向压降 Vf |
|
|
基本准确度 |
0.02% ± 5 个字 |
||
|
测试速度 |
快速：20ms 中速：100ms 慢速：400ms |
||
|
量程方式 |
自动，保持 |
||
|
触发方式 |
内部，手动，外部，总线 |
||
|
测试电流 |
300mA/300mA/30mA/10mA/1mA/1mA/100u A/5uA/500nA |
电测试电流阻：300mA/300mA/30mA/10mA/1mA/1mA/100uA/5uA/500nA |
|
|
LED 测试电流：10mA/1mA//100uA |
|||
|
测试量程 |
30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ/30kΩ/300kΩ/3MΩ |
||
|
开路端口电压 |
最大 DC 5.5V |
||
|
温度测量 |
-10℃ – 99.9℃，基本精度: ±0.50℃(和温度探头 ZX_T001 的组合精度) 测试速度：2s/次 |
||
|
比较器 |
OK,NG(或定制多档分选信号) |
||
|
接口 |
RS232C,USB DEVICE, USB HOST, HANDLER I/O |
||
|
存储器 |
内部 50 组，外部 U 盘 500 组 |
||
|
温度湿度 |
0℃ -40℃，相对湿度<= 75% |
||
|
电源要求 |
电压：100-120Vac 或 198Vac-242Vac |
||
|
频率:46-64Hz，功率大于50VA |
|||
|
体积(W*H*D) |
215mm*87mm*250mm(净尺寸，不带护套) |
||
|
重量 |
3.2KG |
||
|
附件 |
说明书*1，电源线*1,测试线*1 |
||
