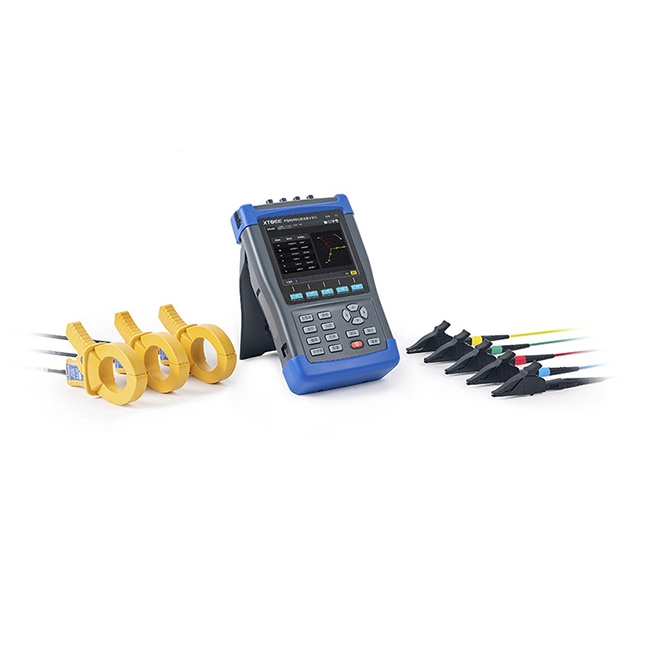

ZPQ6500 便携式电能质量分析仪
行业最精准电能质量诊断仪器
ZPQ6500便携式电能质量分析仪，可分析供电线路的电压、电流、谐波、波动、暂降、闪变、三相不平衡、频率等所有电能质量参数。具备以太网、开 入接点、开出接点、USB等多种通信接口，可灵活的进行组网通信。
产品特征
|
特征 |
参数 |
|
轻便 |
重量<2.0kg |
|
小巧 |
测量精度IEC61000-4-30 A级 |
|
精准 |
电池供电>6h |
支持标准
|
序号 |
支持标准 |
|
1 |
IEC61000-4-7谐波测量标准 |
|
2 |
IEC61000-4-15闪变测量标准 |
|
3 |
IEC61000-4-30 A级 |
技术参数
| 型号 | ZPQ6500 |
|
项目 |
参数 |
|
通道数 |
4通道电压，4通道电流 |
|
测量量程 |
电压：1-1000V，瞬时6000V 电流：交流、直流 |
|
频率 |
50Hz/60Hz |
|
电池 |
可充电聚合物锂电池5000mAh |
|
电池充电时间 |
<4h(环境温度25℃) |
|
存储 |
内置TF卡，8G |
|
显示尺寸 |
122.8mm X 84.6mm |
|
色彩 |
26万色 |
|
分辨率 |
640 X 480 |
|
操作方式 |
按键操作 |
|
重量 |
2.0kg |
|
接口 |
一个USB2.0 |
配件选项
|
型号 |
ZCT5A |
ZCT5A-Pro |
ZCT200A |
ZCT500A |
ZCT6000A |
|
外观 |
|
|
|
|
|
|
电流量程（AC） |
5A |
5A |
200A |
500A |
6000A |
|
可测电流范围 |
0.5A～50A |
0.5A～50A |
20A~200A |
50A~500A |
600A～6000A |
|
输出电压（AC） |
10mV/A |
10mV/A |
1mV/A |
1mV/A |
68mV/kA |
|
幅值精度 |
±0.3% rdg |
±0.3% rdg |
±0.5% rdg、±0.01%f.s |
±0.3% rdg |
±0.5% rdg、±0.01%f.s |
|
相位精度 |
±2° |
±0.5° |
±1° |
±0.5° |
±1° |
|
最大允许输入（AC） |
50A连续 |
50A连续 |
240A连续 |
550A连续 |
7000A连续 |
|
带宽 |
40Hz-5kHz |
40Hz-5kHz |
45Hz-5kHz |
40Hz-5kHz |
45Hz-5kHz |
|
工作电压 |
CAT Ⅲ 300Vrms |
CAT Ⅲ 300Vrms |
CAT Ⅲ 600Vrms |
CAT Ⅲ 600Vrms |
CAT Ⅲ 600Vrms |
|
可测导体直径 |
<15mm |
≤12mm |
≤46mm |
<46mm |
≤180mm |
|
输出线长 |
3m |
2.5m |
3m |
3m |
2m |
|
输出接头 |
安全BNC |
安全BNC |
安全BNC |
安全BNC |
安全BNC |
|
名称 |
电压测试夹 |
测量线 |
|
外观 |
|
|
|
型号 |
XDK-1033，66.9575.21 |
XMS-414，66.9014-200.21 |
|
电压安全等级 |
CAT III 1000Vrms |
200cm |
|
最大电流 |
32A |
19A |
|
认证 |
CE、UL |
CAT III1000Vrms |
|
颜色 |
黑色/绿色 |
CE、UL |
|
品牌 |
Multi-Contact |
Multi-Contact |
测量精准，操作便捷，功能全面
全面覆盖电能质量的所有参数测量
组网通信，远程访问设备数据
ZPQ6500具备多种通信手段，可灵活的进行组网通信，并且支持modbus通信协议，为用户提供远程访问设备数据的功能接口
已通过权威认证
轻松应对各种复杂工业现场环境，安全可靠运行，有效保障测量准确

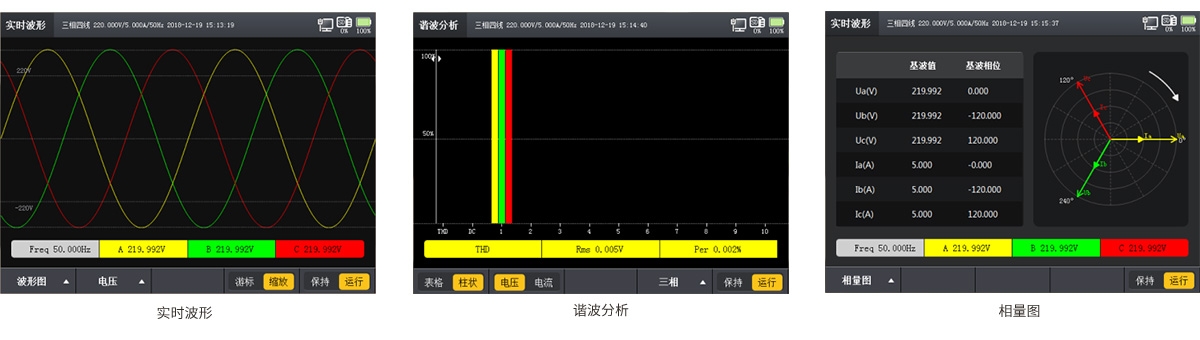

实时数据查看
实时展示电压、电流波形、幅值、相位、谐波、不平衡、功率、闪变等所有电能质量测量参数

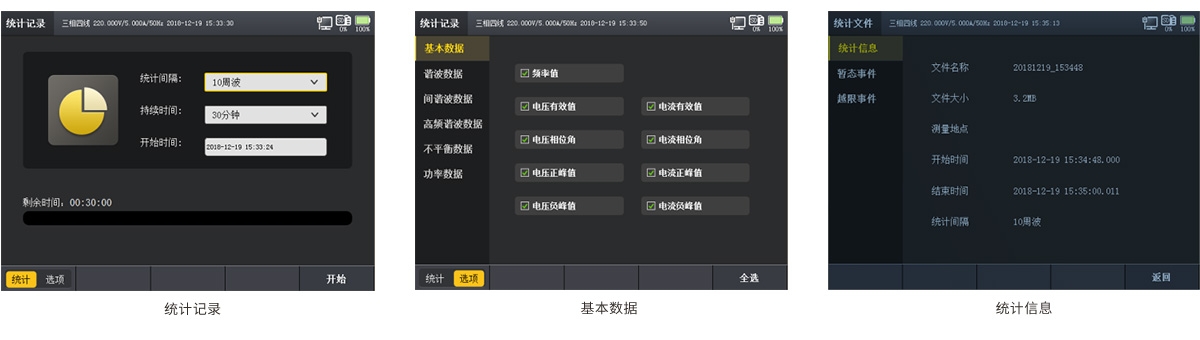

数据统计记录
支持多达800多种电能质量测量参数的最大值、最小值、平均值、cp95值的数据统计记录功能，并支持电能质量暂态事件、越限事件的监测记录

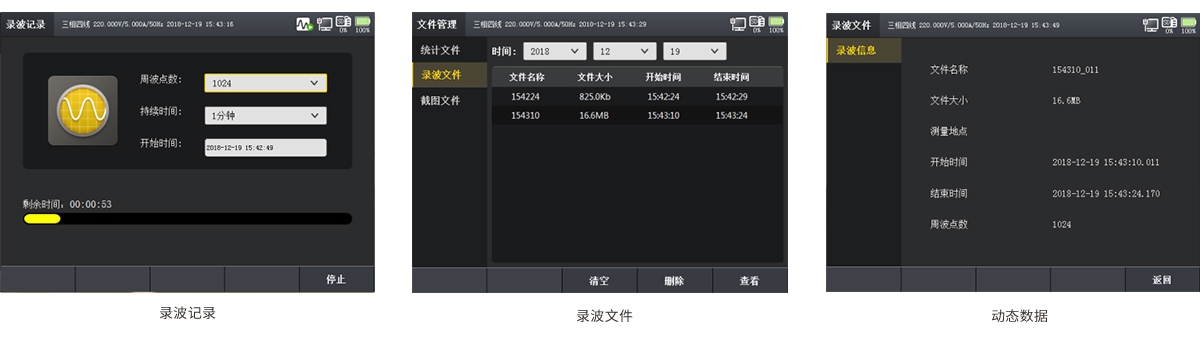

实时波形记录
支持128/256/512/1024点每周波的实时波形记录功能，录波文件采用标准comtrade格式文件
