致河德创ZHD652系列直流电阻测试仪
- 概览
- 参数规格
简要说明

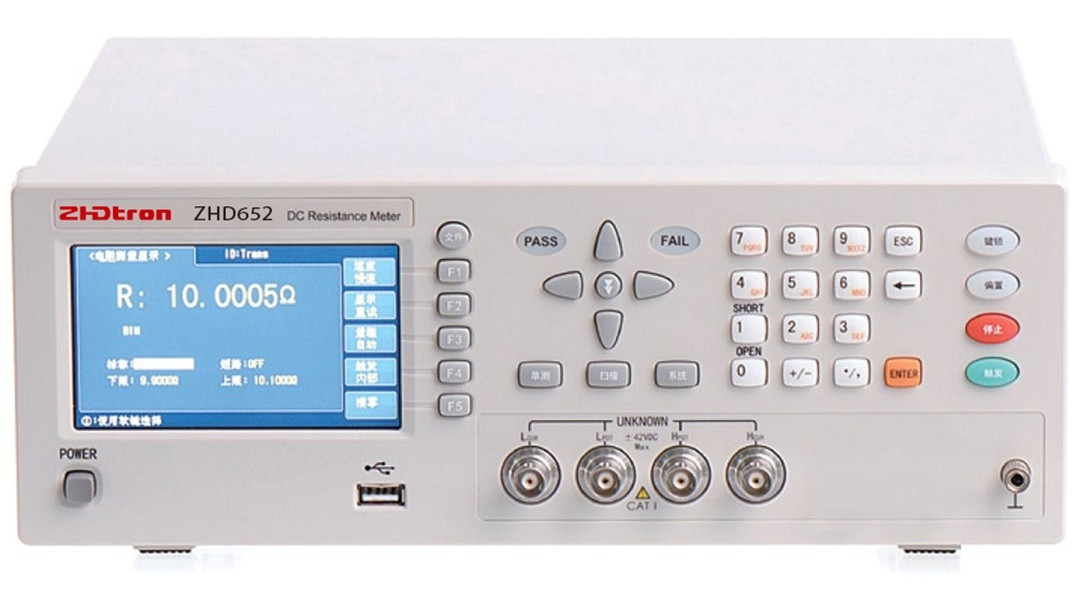

ZHD652系列直流电阻测试仪是采用彩色TFT显示屏幕， 其0.05%的基本精度，可用于线圈、电感、变压器、音圈、 导电膜（布）、发热芯、接触电阻、保险丝、继电器、印制板线电阻、焊孔电阻、接插件电阻、金属探伤等，还可用于自动化设备测试。
订购信息
- ZHD652：测量范围 1μΩ-3MΩ，可订制温度功能
- ZHD652HM：测量范围 1μΩ-3MΩ,工位延迟功能，直接驱动电磁铁
- ZHD652A：测量范围10μΩ-300kΩ，可订制温度功能
- ZHD652B：测量范围1μΩ-30kΩ，可订制温度功能
- ZHD652S4：量范围 1μΩ-3MΩ,四通道测试，可订制温度功能
- ZHD652S2：测量范围 1μΩ-3MΩ,双通道测试，可订制温度功能
性能特点
- 0.05%测试精度，测量速度快(40次/秒)（ZHD652B为0.1%）
- 合格与不合格LED灯指示、不同声音提示、不同颜色提示
- 测试端接触检查功能（ZHD652）并HANDLER输出信号
- 测试条件保存, 仪器内部50，U盘500组测试文件
- 键盘锁定功能，关机自动保存测试条件，下次无需重设定
- 灵活的接口功能，按需求定义实现数据记录、保存、处理
- 最小的分辨率：1μΩ，6位数据显示，稳定性好
- 可定制温度补偿功能
- 直读值与百分比误差显示
- 无需安装软件即可上传结果到电脑
主要技术参数
|
型号 |
ZHD652 |
ZHD652HM |
ZHD652S4 |
ZHD652A |
ZHD652B |
|
|
测试信号 |
DC |
|||||
|
基本准确度 |
0.05%+2个字（3M量程精度为0.2%） |
0.05%+2个字 |
0.1%+2个字 |
|||
|
测试速度 |
快:40次/秒、中:15次/秒、慢:6次/秒 |
|||||
|
量程方式 |
自动、保持 |
|||||
|
触发方式 |
内部、手动、自动、外部、总线 |
|||||
|
测试电流 |
1A/100mA/10mA/1mA/100μA/10μA/1μA |
100mA/10mA/1mA/100μA/10μA |
1A/100mA/10mA/1mA/100μA |
|||
|
量程 |
30mΩ/300mΩ/3Ω/300Ω 3KΩ/30KΩ/300KΩ/3MΩ |
300mΩ/3Ω/300Ω 3KΩ/30KΩ/300KΩ |
30mΩ/300mΩ/3Ω/300Ω/3KΩ/30KΩ |
|||
|
清零功能 |
短路 |
|||||
|
比较器 |
BIN0～BIN3、NG、Pass、Fail |
|||||
|
PASS、HI、LOW(PASS/FAILLED显示)、蜂鸣器提示 |
||||||
|
接口 |
GPIB（选件）、RS232C、UsbHost、USB Device、Handler |
|||||
|
存储器 |
内部50组，外部U盘500组文件 |
|||||
|
温度湿度 |
0℃～40℃，相对湿度≤75% |
|||||
|
电源 要求 |
电压 |
100 ～120 Vac或198 ～242 Vac |
||||
|
频率 |
46 ～64 Hz，功率大于50 VA |
|||||
|
体积(WxHxD) |
310mmx110mmx315mm |
216mmx87mmx300mm |
216mmx87mmx300mm |
|||
|
重量 |
4.5Kg |
3.2Kg |
3.2Kg |
|||
附件与选件

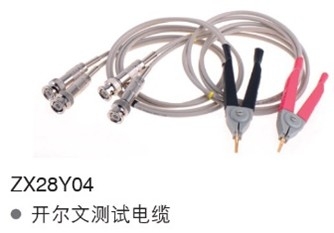

| ZX28Y04(标配) 开尔文测试电缆 |

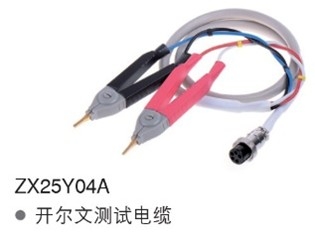

ZX25Y04A（选购） 开尔文测试电缆 |

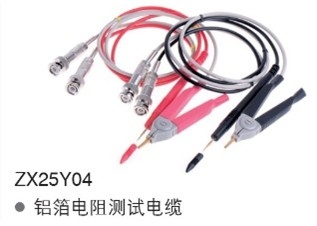

ZX25Y04（选购） 铝箔电阻测试电缆 |

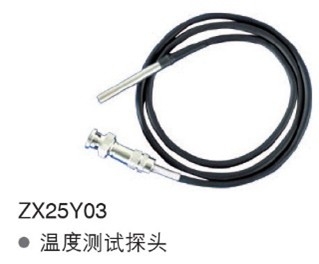

ZX25Y03（选购） 温度测试探头 |
 |
 |
 |
 |
