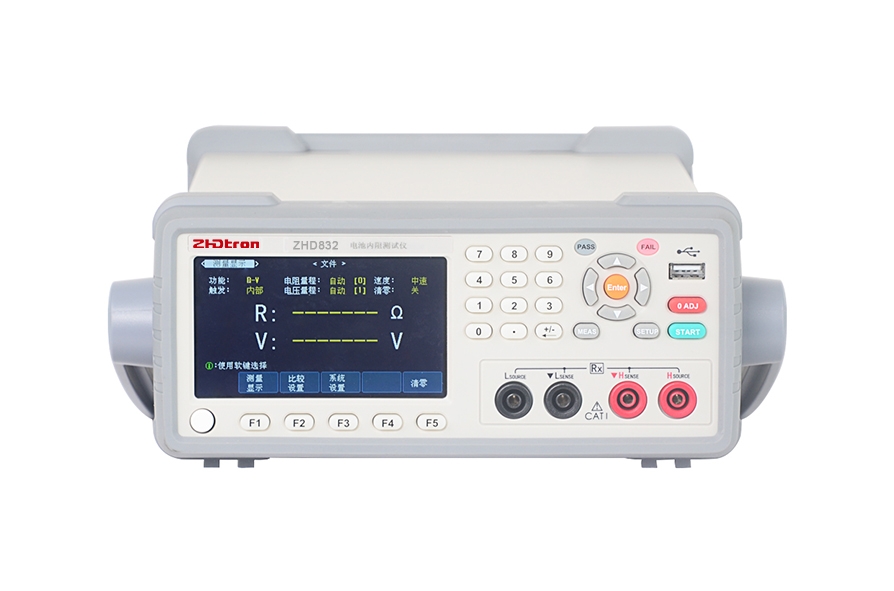

致河德创ZHD832系列高精度电池内阻测试仪
- 概览
- 参数规格
简要说明
ZHD832/A/S系列高压、高精度电池内阻测试仪是为了满足电池行业发展的新需求，针对低阻化和大型化锂电池组的测试和流水线高速分选而研发的。致新精密凭借多年在阻抗测试领域的技术优势，使得ZHD832系列的最高测试分辨率可达0.1uΩ、电压分辨率可达10uV。仪器标配RS232C和HANDLER接口，可方便地组建自动化测试系统。
性能特点
- 4.3寸LCD彩色液晶大屏显示，电池内阻R和电压V同时显示
- 最小分辨率0.1uΩ、10uV
- 精度高，稳定性好，最快测试速度100次/秒
- 测试线接触检查功能
- 内置比较器功能，10档分选
- HANDLER分选接口实现自动化设备联机功能
- 标配RS232（选配RS485）通讯接口,支持SCPI及Modbus(RTU)两种通讯模式
- 测试条件自动保存，仪器内部50组，U盘500组设置文件
- 发明专利，无需安装软件可直接上传测试结果到电脑
订购信息
- ZHD832：可测试R/V/RV，最高测试电压60VDC
- ZHD832A：可测试R/V/RV，最高测试电压300VDC
- ZHD832S-N：可测试R/V/RV，最高测试电压60VDC,带N路扫描矩阵。
应用领域
- 碱性电池、铅蓄电池的劣化情况测定及寿命评估
- UPS检测
- 蓄电池出厂检验
- 高精度锂电池内阻、电压检测
- 纽扣电池高速量产抽检
- 燃料电池组的测量
- 电动汽车锂电池等高压电池组的测试
- 多节串联高压锂电池内阻和电压测量
- 氢燃料电池电阻和电压的测量
- 配套自动分选机进行电池内阻+电压自动测试
- 电池的劣化状态和寿命评估
- 超级电容（低内阻电容）的ESR测试
技术参数
|
型号 |
ZHD832 |
ZHD832A |
ZHD832S- N |
|
|
测试参数 |
RV/R/V (R:交流电阻 V:直流电压) |
N路R, N路V |
||
|
测试方式 |
交流4端测量(1kHz) |
|||
|
最大输入电压 |
额定输入电压60VDC 对地最大额定电压60VDC |
额定输入电压300VDC 对地最大额定电压300VDC |
额定输入电压60VDC 对地最大额定电压60VDC |
|
|
电阻测量量程 |
7档量程: 3mΩ(最大显示3.1000mΩ，分辨率0.1μΩ) 30mΩ(最大显示31.000mΩ，分辨率1μΩ) 300mΩ(最大显示310.00mΩ，分辨率10μΩ) 3Ω(最大显示3.1000Ω，分辨率0.1mΩ) 30Ω(最大显示31.000Ω，分辨率1mΩ) 300Ω(最大显示310.00Ω，分辨率10mΩ) 3000Ω(最大显示3100.0Ω，分辨率100mΩ). |
|||
|
测量精度 |
30mΩ～3000Ω量程:± 0.3%rdg.±3dgt. (EX.FAST时需加算±3dgt.,FAST/MEDIUM时需加算±2dgt.) 3mΩ量程:± 0.3%rdg.±10dgt. (EX.FAST时需加算±30dgt.,FAST时需加算±10dgt.,MEDIUM时需加算±5dgt.) |
|||
|
电压测量量程 |
DC6V(分辨率10μV) DC60V（分辨率100μV） 两档切换 |
DC6V(分辨率10μV) DC60V（分辨率100μV） DC300V(分辨率1mV) 三档切换 |
DC6V(分辨率10μV) DC60V（分辨率100μV） 两档切换 |
|
|
采样时间 |
EX.FAST：4ms，FAST：12ms，MEDIUM:42ms，SLOW:157ms(上述为一个参数测量、电源频率为50Hz的最快时间，具体视测试项目、电源频率而定) |
|||
|
全测量时间 |
响应时间+采样时间（阻抗/电压一起约1ms的响应时间。仅供参考，具体视测试流程和被测物而定） |
|||
|
比较器 |
独立判断：HI/IN/LO(电压，阻抗逐一独立判断)， 综合判断（PASS/FAIL.阻抗判断结果和电压判断结果的与运算）， LED灯显示，蜂鸣器报警，外部I/O输出 |
|||
|
外部接口 |
Handler I/O,RS-232C,USB |
|||
|
电源要求 |
AC:85-242V ，47～63Hz，15VA |
|||
|
体积(W*H*D) |
215mm*87mm*335mm (净尺寸) 235mm*105mm*360mm(加护套后) |
|||
|
重量 |
3.6kg |
|||
|
附件 |
说明书×1，电源线×1，（选配测试线） |
|||
